拨动开关结构与使用注意事项
拨动开关是一种比较简易的微型电子开关，它是由塑料制成的开关柄、内部金属触点以及金属外壳、塑胶底座等构成。拨动开关根据引出脚排列方式的不同，拨动开关可分为单排式和双排式和三排式三种类型。拨动开关又称为滑动开关常作为电源转换开关或信号切换。那么下面品千电子为大家简单的介绍一下拨动开关的主要组成部件与材料说明以及应用范围使用注意事项。
一、拨动开关组成部件与工艺处理装配
♦铁壳（材质：一般为铁；处理工艺：通过电镀镍或者煲黑工艺处理，从而防止其氧化）
♦塑胶手柄（材材：一般为POM料，如有防火阻燃耐高温要求，则常选用PA尼龙料 处理工艺：注塑成型）
♦端子（材质：一般为磷铜； 处理工艺：电镀银）
♦绝缘底板（材质：电木板； 处理工艺：冲压成型）
♦接触码片（材质：一般为磷铜； 处理工艺：电镀银）
♦圆形波珠（材质：一般为不锈钢； 处理工艺：电镀镍）
♦弹弓（材质：青铜； 处理工艺：冲压成型）
♦装饰油 （材质：红油或者绿油 化工油的一种，涂抹在端子与底板的接触部位，起装饰作用。一般要求无毒，环保）
二、拨动开关应用范围与特点
1.拨动开关大电流的密封型，这种开关是有限定的电流的，它的电流最多只能是5A，并且要采用密封技术，用的是环氧树脂进行密封的，这点从名字上就可以看出。它的样子有很多种，一般它的触点材料不同功能也就不一样。平时有镀银跟金两种，主要用在电器跟机械上。

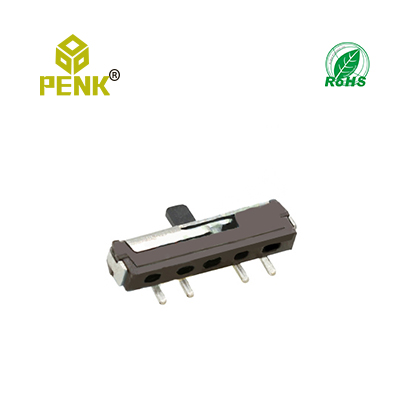

2.直插式拨动开关，这个名字是由它的触点形式决定的，而且它的引脚是直插式的，并且它最特别的就是它有2档、3档、4档选择，而且还附带支架，用来支撑跟固定，以及接电用的，在楼宇自动化跟电子产品中使用较多。

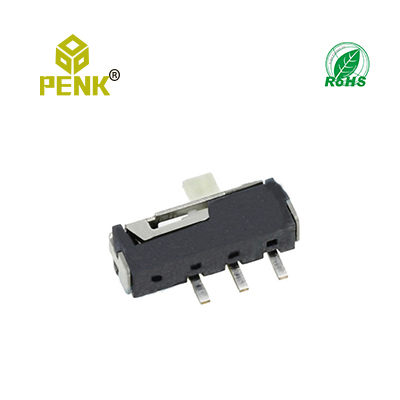

3.贴片式拨动开关，这种拨动开关是在表面上贴装的，要开关的话一般是侧面操作的，而且引脚是采用的贴片式，这种一般在通讯跟数字影音中见到的比较多。
三、拨动开关使用注意事项
1.在开闭时的瞬时电压与电流，在额定电压、额定电流的范围内进行使用。
2.在电气额定内进行使用，超过额定电气使用的话，不仅会降低其耐久性，而且可能有发热、烧损的危险。
3.在接触面相对干燥的情况下使用，如在接触面水渍较多或者有浸入到水，请关闭闸口进行断电再排查是否内部有烧毁不能使用，及时更换。
4.慎用化学品：拨动开关底板因使用了诸如聚碳酸酯等合成树脂，所以应避免将电位器暴露于氨、胺、碱溶液、苏烃、酮、酯、卤烃等化学物品浓烈气氛中；
5.慎用助焊剂：焊锡时应避免使用水溶性助焊剂，否则将会对构成拨动开关的金属和其他材料产生不良影响；
6.焊锡：布线设计和焊锡方法应避免导致，熔锡流到PC板上平面，这样会引起接触不良；
7.低温工作：当产品是用于低温环境时，如寒带的汽车收音机或汽车音响等，本公司按客户要求提供手感舒适产品，请定货时加以说明；
8.滑柄长度：长度越短越好（至少5mm）在滑柄的宽度A不变情形下，滑柄长度愈短，手感愈好，另出力点愈高，手感愈差。
